產品名稱：1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機
推薦度：

參數特點
關于液壓機廠家
購買須知

咨詢熱線 : 18306370898

管帽是一種焊接在管端或裝在管端外螺紋上以蓋堵管子的管件。用來封閉管路，作用與管堵相同。管帽的拉伸成形工藝屬于金屬厚板料的深拉伸成型，其成型的關鍵在于模具與壓力機的配合作用。是生產制造管帽的必備機器。本機為一臺1000噸四柱液壓機，主要用于管帽的沖裁拉伸一體成型，在使用過程中，可先沖裁直徑570mm的圓的鐵餅，然后再把圓的鐵餅拉伸成尺寸325的管帽。一機多用，效率高，成品率高。采購定做該設備致電咨詢張經理：18306370898（可加微信）

1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機屬于通用型拉伸機，可實現反拉伸工藝，液壓墊可安裝于工作臺中或工作臺外。液壓系統采用插裝閥，電氣系統采用PLC自動控制。具備點動、半自動操作功能，各運動部件的行程、壓力、速度在一定范圍內均獨立可調，滿足金屬制品成型件的需要?？筛鶕?jù)用戶需要配備打料裝置、移動工作臺、沖裁緩沖裝置、光柵安全保護裝置、人機界面等。專用于金屬板材的拉伸、彎曲、成型工藝。可進行落料、校正、壓裝、沖裁。適用于汽車、航空、化工等行業的需要。

1000噸四柱液壓機沖裁拉伸成型管帽的應用案例：

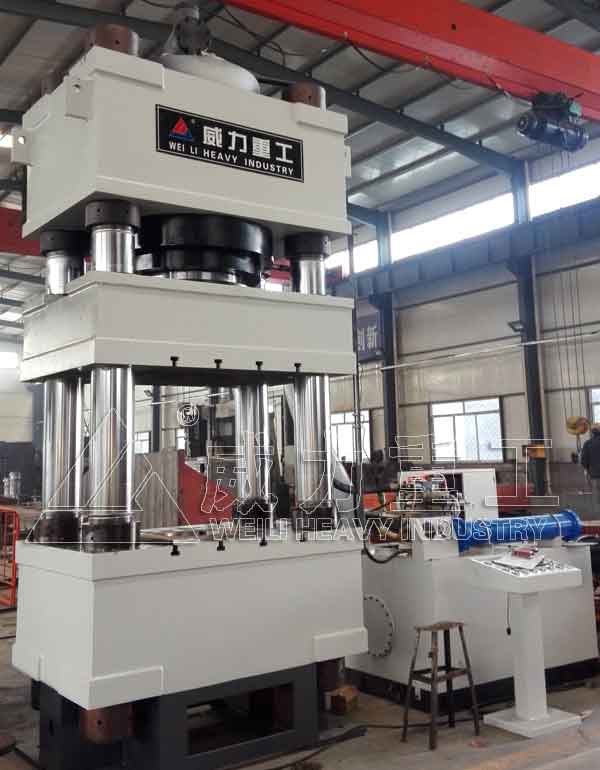

1000噸三梁四柱液壓機
1000噸沖裁拉伸液壓機加工生產現場

1000噸沖裁拉伸液壓機加工生產現場

1000噸四柱快速液壓機精度檢測中

機身：

1、1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。進行去應力處理，缸體采用45#鍛件?；钊麠U50#鍛鋼離子氮化。硬度達到HRC45-50。

2、機身各大結構件均采用鋼板焊接結構，焊接采用二氧化碳?xì)怏w保護焊，焊后消除內應力。主要部件設備進行加工，保證整機的高精度。機身預緊采用液壓螺母預緊。

3、1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機主要結構件外觀平整，無明顯的凹凸現象，焊縫打磨平整，無焊渣和流疤現象。整機結構設計全部采用計算機優化設計，使其具有良好的強度和剛度，同時兼顧外形美觀。

1.1 主油缸

1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機主油缸采用活塞式結構，油缸缸體采用優良碳素鋼鍛件，油缸內表面經過珩磨、滾壓工藝，使液壓油缸具有足夠的強度和剛度。柱塞桿采用優良碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC42～50之間。油缸密封采用優良密封元件，確保密封性能可靠，使用壽命長。

1.立柱

立柱采用45#中碳鋼，進行調質處理，表面淬火處理。

2、液壓控制系統

1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成，借助于電氣控制系統完成對液壓機各種動作的控制。

2.1、液壓系統主油泵選用高低速油泵，先導閥采用山東濟寧系列閥，可大大提高壓機動作的穩定性及可靠性。

2.2、液壓主控系統采用二通插裝閥集成系統。該系統具有結構緊湊、響應快、內泄小、動作靈敏可靠、流量大、抗污染能力強，使用維護方便，壽命長等優點。

2.3、液壓系統的充液回路選用常閉式充液閥，滑塊快下時靠充液閥吸油，快速下降速度由油缸下腔油路中的插閥控制調節。

2.4、冷卻過濾系統

液壓系統中設有獨立的油液水冷卻過濾裝置，以保證油液的工作溫度及清潔度。

2.5、油箱

液壓控制系統的油泵電機組和液壓控制閥塊在油箱上平面有序排列。油箱為鋼板焊接結構，油箱側面開有窗口以便清洗油箱，其上還安裝有油位油溫計、空氣濾清器等，油箱安裝時進行酸洗、鈍化和防銹處理。

2.6、管路

液壓管路系統密封可靠，高壓管路連接采用高壓法蘭和優良密封元件，可有效地防止?jié)B漏。管路布置整齊，并設置足夠抗震管夾，可有效地減少和控制管路振動。管路安裝時進行酸洗鈍化處理。

2.7、泵站為旁置式（壓機右側1.5米）

3、電氣控制系統PLC控制

電氣控制系統分為動力系統和控制系統兩部分，動力部分包括控制總電源，各個電動機的啟停及保護開關等，大功率電動機起動采用星型三角降壓依次起動，電源采用三相四線制，AC380V，50HZ，先導電磁閥電壓為直流DC24V。

控制部分包括電氣箱、操作箱和移動按鈕站，電氣箱放在地面上，操作箱放置在機器右前立柱上，可完成對該機的全部動作的控制，操作箱可完成該機的全部動作的操作，操作箱上設有1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機各部分動作的操作按鈕、功能轉換開關、各個電機的啟停按鈕及各部分的報警、監視指示燈等。

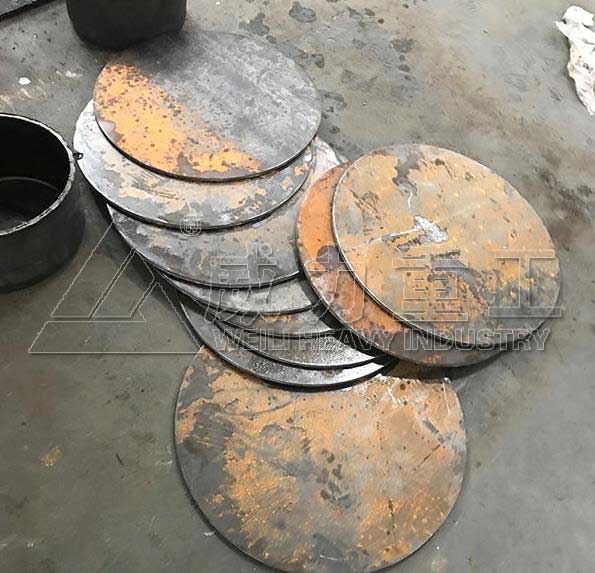

液壓機一次沖裁成型的鐵餅

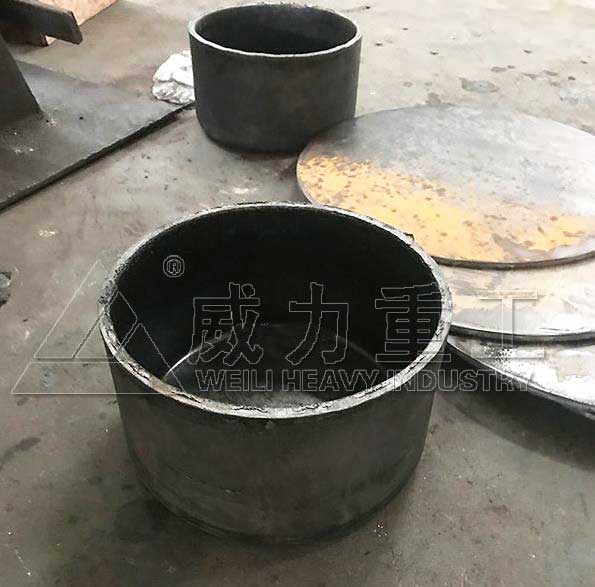

將鐵餅一次拉伸成型的管帽

性能特點：

1、主機采用三梁四柱式結構，液壓系統采用插裝閥油路，電器系統采用繼電器或PLC控制電路，具備調整和半自動操作方式，整機結構簡單、緊湊、經濟合理，動作可靠，使用壽命長，液壓沖擊力小，減少了連接管路與泄露。

2、1000噸沖裁拉伸液壓機-1000T四柱式管帽拉伸成型機的工作壓力、壓制速度、行程范圍均可根據工藝需要在規定范圍內進行調整，可實現定壓和定程兩種工藝方式。定壓成型時，在壓制后有保壓延時及自動回城。工作平臺中間裝有頂出裝置，出頂出制品外，尚可作為液壓墊用于把拉伸制作的成型工藝。

3、有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸。

4、拉伸工藝完成后，拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出。完成一個工作周期。

5、計算機優化結構設計，四柱式結構簡單、經濟、實用；框架式結構剛性好、精度高、抗偏載能力強。

適用領域：

適用于拉伸、彎曲、成形、沖裁落料、翻邊等各種沖壓工藝，特別適用以下領域：

　　★ 汽車零部件：車身覆蓋件、制動片、油箱、底盤、橋殼、保險杠；

　　★ 家用電器：洗衣機零件、電飯鍋零件：電視機零件、冰箱零件等；

　　★ 廚房用具：洗滌槽、壺具、不銹鋼用具、其它各種容器；

　　★ 其它：拖拉機、摩托車、航天、航空。
