產品名稱：壓制振動篩防塵蓋成型設備-500噸四柱拉伸液壓機
推薦度：

參數特點
關于液壓機廠家
購買須知

咨詢熱線 : 18306370898

振動篩防塵蓋主要作用是防止振動篩在工作時車間內粉塵飄落到物料中污染產品。振動篩防塵蓋的材質有多種，常見的有碳鋼、不銹鋼、塑料等?，F(xiàn)在的震動篩防塵蓋，是經過三圓堂設備不斷更行換代，有了大型的激光切割機、大型壓力機。先經過精準的激光切割機切割一個圓形，在經過大型壓力機進行一次壓制成型，非常工整的上蓋就整體呈現在我們面前，在經過人工切割出客戶需要的進料口直徑，在經過人工拋光可達到次鏡面，能清楚的折射出人的倒影。那么壓制振動篩防塵蓋成型設備選用哪種型號的壓力合適呢？根據山東威力重工機床有限公司的設計制造經驗，客戶通常多采購500噸四柱拉伸液壓機、630噸四柱液壓機等，根據防塵蓋的材質、尺寸、厚度，選擇合適機型，公司多種噸位、結構均可按需設計生產。了解更多壓制振動篩防塵蓋成型設備-500噸四柱拉伸液壓機設備，聯系公司張經理：18306370898（可加微信）

本機為一臺500噸雙缸四柱液壓機，工作臺面、開口、行程，根據工藝定做，是公司專門為客戶自主設計生產，用振動篩防塵蓋的一次沖壓成型。壓制振動篩防塵蓋成型設備-500噸四柱拉伸液壓機由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、限程裝置等?？刂茩C(jī)構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成。

機身：

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機機身采用三梁四柱式結構：它由上、下橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成

主缸：

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機主缸缸體固定于臺面?；钊露擞寐?lián)結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用?；钊^部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵

液壓站：

液壓泵由油箱、軸向柱塞泵、電動機、二通插裝閥、濾油器、空氣濾清器組成；

油箱為Q235鋼板焊接接件，前端裝有壓力表，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用。在油泵的吸油口裝有吸油濾油器，以保證泵、液壓系統的清潔。在油箱的面板上裝有空氣濾清器，以過濾空氣。

液壓系統：

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機液壓系統采用變量泵供油系統，采用大流量集中控制閥塊，在泵的進油口設吸油濾器，泵的出口設高壓濾油器，以防雜質進入液壓系統，以確保油路的正常運行。系統中有油溫、油位顯示，空氣濾清等裝置。郵箱為鋼板焊接結構，設有清洗窗，底部備有放油和排污的螺塞。

電氣系統：

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機設有獨立的電器控制箱，控制整個機器的運轉。電源為380V、50HZ，控制電源為220V。

操作系統：

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機設調整、手動和自動三種操作方式和定程、定壓兩種工藝形式。自動工作有拉伸，一般工藝二種方式，配有冷卻系統

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機采用下置式多點頂出液壓墊結構，配合伺服驅動+PLC控制系統，拉伸精度高，成型效果好；主油缸配備快速行程充液裝置，可以實現快速下降，快速回程，提高工作效率。振動篩防塵蓋成型設備-500噸四柱拉伸液壓機采用下置式多頂桿頂出裝置，適合5mm以內的金屬薄板的拉伸和壓制成型，本機臺2000mm×1500mm，適用于大多數的產品尺寸，主油缸采用雙缸配置，使滑塊受力均勻，配置伺服系統和比例流量閥，雙缸同步性好。滑塊下平面和工作臺上平面均經過大型數控龍門銑床精銑，平行精度可達0.1mm/1000mm，壓制精度高，拉伸成型效果好。上梁頂部設有安全護欄，工作臺前后兩段均安裝光柵保護裝置，大大提高了生產安全保障。除此以外，該設備還用于鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉伸、粉末冶金、壓裝等。山東威力重工機床有限公司會提供地基圖，并提供安裝和調試，歡迎來電咨詢、來廠考察。

性能特點：

1、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。

2、振動篩防塵蓋成型設備-500噸四柱拉伸液壓機液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連續管路與泄漏點。

3、獨立的電氣控制系統，工作可靠，動作直觀，維修方便。

4、振動篩防塵蓋成型設備-500噸四柱拉伸液壓機采用按鈕集中控制，具有調整、手動和半自動三種操作方式。

5、通過操作面板選擇，可實現定程、定壓二種成型工藝，并具有保壓延時等功能。

6、振動篩防塵蓋成型設備-500噸四柱拉伸液壓機滑塊的工作壓力，空載快遞下行和慢速工作的行程范圍均可根據工藝需要進行調整。

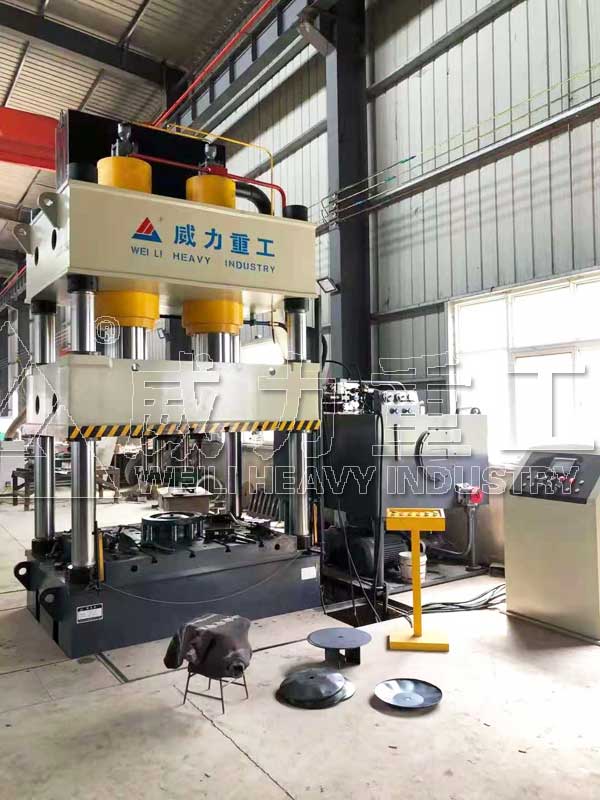

500噸四柱拉伸液壓機-500噸雙缸四柱液壓機

振動篩防塵蓋成型設備-500噸四柱拉伸液壓機技術參數：（僅供參考）

項 目	500t雙缸四柱液壓機（下置式液壓墊）
液體壓力MPa	25
滑塊有效行程 mm	800
開口高度mm	1200
工作臺尺寸mm	2000x1500
空程下行速度mm/s	150
工作速度mm/s	10-20
回程速度mm/s	120
伺服電機功率KW	32
液壓墊頂出力t	200
液壓墊頂出行程mm	350
液壓墊結構形式	下置式
油泵排量 ml/r	80+80
